NDIR-sensorer forklaret: Hvorfor optisk præcision er afgørende for din CO2-måler

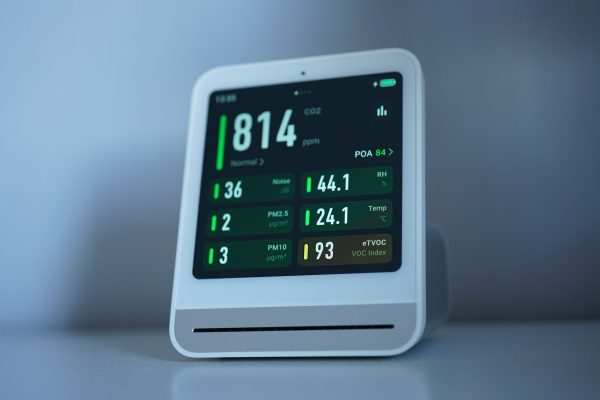

Når du investerer i en CO2-måler til boligen, kontoret eller klasseværelset, er det afgørende at kende forskellen på den teknologi, der sidder under motorhjelmen. Mange prisvenlige luftkvalitetsmålere på markedet opgiver at måle CO2, men anvender i virkeligheden billige sensorer, der blot gætter på kuldioxidniveauet ud fra andre gasser.
For at opnå reelle, præcise og pålidelige målinger af indeklimaet skal du kigge efter én bestemt betegnelse: NDIR (Non-Dispersive Infrared). I denne guide gennemgår vi, hvordan en NDIR-sensor fungerer, hvorfor optisk måleteknologi er overlegen, og hvorfor estimerede målinger kan føre til forkerte konklusioner om dit indeklima.
Hvad er en NDIR-sensor?
NDIR står for Non-Dispersive Infrared (ikke-dispersiv infrarød). Det er en optisk sensorteknologi, der måler den nøjagtige mængde af kuldioxidmolekyler (CO2) i luften ved hjælp af infrarødt lys.
Princippet bygger på en fundamental fysisk egenskab: Forskellige gasmolekyler absorberer lys ved meget specifikke bølgelængder. For kuldioxid ligger denne absorberingsbølgelængde helt præcist på 4,26 mikrometer (m), som befinder sig i det infrarøde spektrum.
OPBYGNING AF EN NDIR-SENSOR
[IR-Lyskilde] ---> ( Luftkammer med CO2 ) ---> [Båndpas- ---> [IR-Detektor]
Filter 4.26µm]
Sådan fungerer målingen i praksis
En klassisk NDIR-sensor består af tre hovedkomponenter placeret inde i et lille, lukket målekammer:
- Infrarød lyskilde: Sender en stråle af infrarødt lys igennem målekammeret, hvor den omgivende luft strømmer igennem.
- Optisk båndpas-filter: Sidder foran detektoren og blokerer alt lys med undtagelse af den specifikke bølgelængde på 4,26m. Dette sikrer, at andre gasser som vanddamp (H2O) eller ilt (O2) ikke forstyrrer målingen.
- IR-detektor: Måler intensiteten af det lys, der slipper igennem filtret.
Når luften i kammeret indeholder mange CO2-molekyler, vil disse molekyler absorbere en del af det infrarøde lys. Detektoren modtager dermed mindre lys. Jo lavere lysintensitet detektoren registrerer, desto højere er CO2-koncentrationen i rummet. Sensorens microprocessor omdanner denne forskel til en præcis værdi i PPM (Parts Per Million).
Fælden ved billige alternativer: NDIR vs. eCO2 (VOC-sensorer)
Når du sammenligner indeklimamålere, vil du ofte støde på udtrykket eCO2 (equivalent CO2). Det er vigtigt ikke at forveksle eCO2 med en reel CO2-måling.
Mange billige enheder anvender en MOx-sensor (Metal-Oxide Semiconductor), der i virkeligheden er en VOC-sensor (Volatile Organic Compounds). En VOC-sensor måler flygtige organiske forbindelser – for eksempel opløsningsmidler, rengøringsmidler, parfume, alkohol eller udåndingsgasser.
NDIR-SENSOR (ÆGTE) vs. eCO2-SENSOR (ESTIMERET)
| NDIR (Optisk Infrarød) | eCO2 / MOx (Kemisk VOC-sensor) |
|---|---|
| Måler fysisk CO2-molekyler direkt | Måler flygtige organiske stoffer |
| Påvirkes IKKE af sprit eller mad | Slår ud på parfume, sprit, rengøring |
| Høj langtidsstabilitet og præcision | Tendens til kraftig sensordrift |
| Anbefales til ventilation & helbred | Uegnet til præcis indeklimastyring |
Hvorfor eCO2 kan give misvisende resultater
En eCO2-sensor måler overhovedet ikke CO2. I stedet anvender den en matematisk algoritme til at gætte på CO2-niveauet baseret på mængden af organiske dampe i luften. Antagelsen er, at hvis der er mange mennesker i rummet, vil der både være høje VOC-niveauer og høj CO2 fra udånding.
Denne antagelse bryder dog sammen i mange almindelige hverdags-scenarier:
- Tænd et stearinlys eller åbn en håndsprit: En eCO2-måler vil straks slå voldsomt ud og vise “farligt høje CO2-niveauer”, selvom CO2-koncentrationen reelt er helt normal.
- Brug af rengøringsmidler: Rengøringsmidler afgiver VOC’er, hvilket får eCO2-sensoren til at indikere dårlig luftkvalitet på grund af CO2, selv efter grundig udluftning.
- Mennesker uden stærke VOC-kilder: Hvis flere personer opholder sig stille i et rum uden at afgive markante organiske stoffer ud over udåndingsluft, kan eCO2-sensoren undervurdere det faktiske CO2-niveau og dermed skjule en reel ophobning af tung luft.
En ægte NDIR-sensor lader sig ikke narre af sprit, rengøringsmidler eller madlavningsos. Den registrerer udelukkende de fysiske kuldioxidmolekyler.
Single-Beam vs. Dual-Beam NDIR: Forstå forskellen
Inden for NDIR-teknologien findes der to primære opbygninger: Single-Beam og Dual-Beam (enkeltstråle og dobbeltstråle).
1. Single-Beam NDIR (Enkeltstråle)
Måleren har én IR-lyskilde og én detektor. Det er den mest udbredte sensortype i private indeklimamålere, da den leverer høj præcision til en overkommelig pris.
For at forhindre, at IR-lyskilden med tiden svækkes og skaber unøjagtige målinger (kaldet sensordrift), benytter Single-Beam-sensorer ofte en kalibreringsalgoritme kaldet ABC (Automatic Baseline Calibration).
ABC-funktionen antager, at rummet mindst én gang i løbet af en periode på 7–8 dage luftes helt ud, så CO2-niveauet falder ned til udendørs baggrundsniveau (ca. 400-420PPM). Sensoren nulstiller automatisk sin laveste registrerede værdi til denne baggrundsværdi.
Bemærk: I lokaler, der aldrig tømmes helt for mennesker eller aldrig udluftes tilstrækkeligt (f.eks. dækstoppe i døgnbemandede kontrolrum eller visse staldbygninger), kan ABC-kalibrering over tid justere sensoren forkert.
2. Dual-Beam NDIR (Dobbeltstråle)
Dual-Beam-sensorer anvender enten to detektorer eller to lysbølgelængder: Én målekanal (4,26m) og én referencekanal (typisk omkring 3,9m, hvor ingen luftgasser absorberer lys).
Ved kontinuerligt at sammenligne målekanalen med referencekanalen kan sensoren automatisk kompensere for ændringer i lyskildens styrke, støv på optikken eller temperaturudsving – helt uden at være afhængig af ugentlig udluftning til 400PPM.
Dual-Beam NDIR er dyrere og benyttes primært i professionelle dataloggere, hospitalsmiljøer og erhvervsbygninger.
Hvorfor præcis CO2-måling er afgørende for helbred og indeklima
Måling af CO2 handler ikke kun om teknisk præcision; det har direkte indvirkning på sundhed, indlæringsevne og energieffektivitet.
1. Kognitiv ydeevne og træthed
Frisk udeluft indeholder cirka 420PPM CO2. Indendørs stiger dette niveau hurtigt, når mennesker opholder sig i lukke rum.
- Under 800 PPM: Optimalt indeklima med høj friskhed.
- 1.000 – 1.200 PPM: Arbejdstilsynets vejledende grænseværdi. Niveauer herover kan begynde at udløse træthed, tunge øjenlåg og nedsat koncentration.
- Over 1.500 PPM: Markant forringet evne til opgaveløsning, øget risiko for hovedpine og sløvhed.
Med en præcis NDIR-måler får du en reel advarsel i tide, så du kan åbne vinduerne eller skrue op for den mekaniske ventilation.
2. Indikator for generelt luftskifte og vira
CO2 fungerer som den bedste indikator for, hvor “brugt” luften er i et rum. Da udåndingsluft også indeholder fugt, mikroskopiske partikler og aerosoler, er et højt CO2-niveau et direkte tegn på, at luftudskiftningen er for lav. Ved at holde CO2-niveauet nede med rettidig ventilation reducerer du samtidig ophobningen af viruspartikler og luftbårne bakterier.
3. Energibesparelse og behovsstyret ventilation (DCV)
I moderne huse og erhvervsbygninger benyttes NDIR-sensorer til behovsstyret ventilation (Demand Controlled Ventilation). Ventilationsanlægget kører kun på højtryk, når NDIR-sensoren registrerer stigning i CO2. Det sparer betydelige mængder strøm og varme sammenlignet med anlæg, der kører på konstant drift.
Hvad skal du kigge efter, når du vælger CO2-måler?
Når du skal vælge en måler til dit behov, anbefaler vi at tjekke følgende specifikationer:
- Gå altid efter “NDIR”: Tjek produktbeskrivelsen grundigt. Hvis der kun står “eCO2” eller “VOC-baseret”, måler den ikke ægte kuldioxid.
- Nøjagtighed (Accuracy): En god NDIR-sensor opgiver typisk en nøjagtighed på ±30 PPM + 3% af måleværdien.
- Manuel kalibreringsmulighed: Selv med automatisk kalibrering (ABC) er det en klar fordel, hvis måleren giver mulighed for manuel kalibrering i frisk luft.
- Responstid (T90): Hvor hurtigt reagerer sensoren på ændringer? En god NDIR-sensor registrerer markante ændringer i luften inden for et par minutter.
Sammenfatning
En CO2-måler er kun så god som sin sensor. Hvis du ønsker pålidelige data om luftkvaliteten i din bolig, din skoles klasselokaler eller på din arbejdsplads, bør du altid vælge en enhed baseret på NDIR-teknologi.
Ved at måle kuldioxid med infrarødt lys undgår du misvisende udslag fra rengøringsmidler og parfume. Du får et entydigt, videnskabeligt velfunderet grundlag for at skabe et sundt, energieffektivt og behageligt indeklima.
